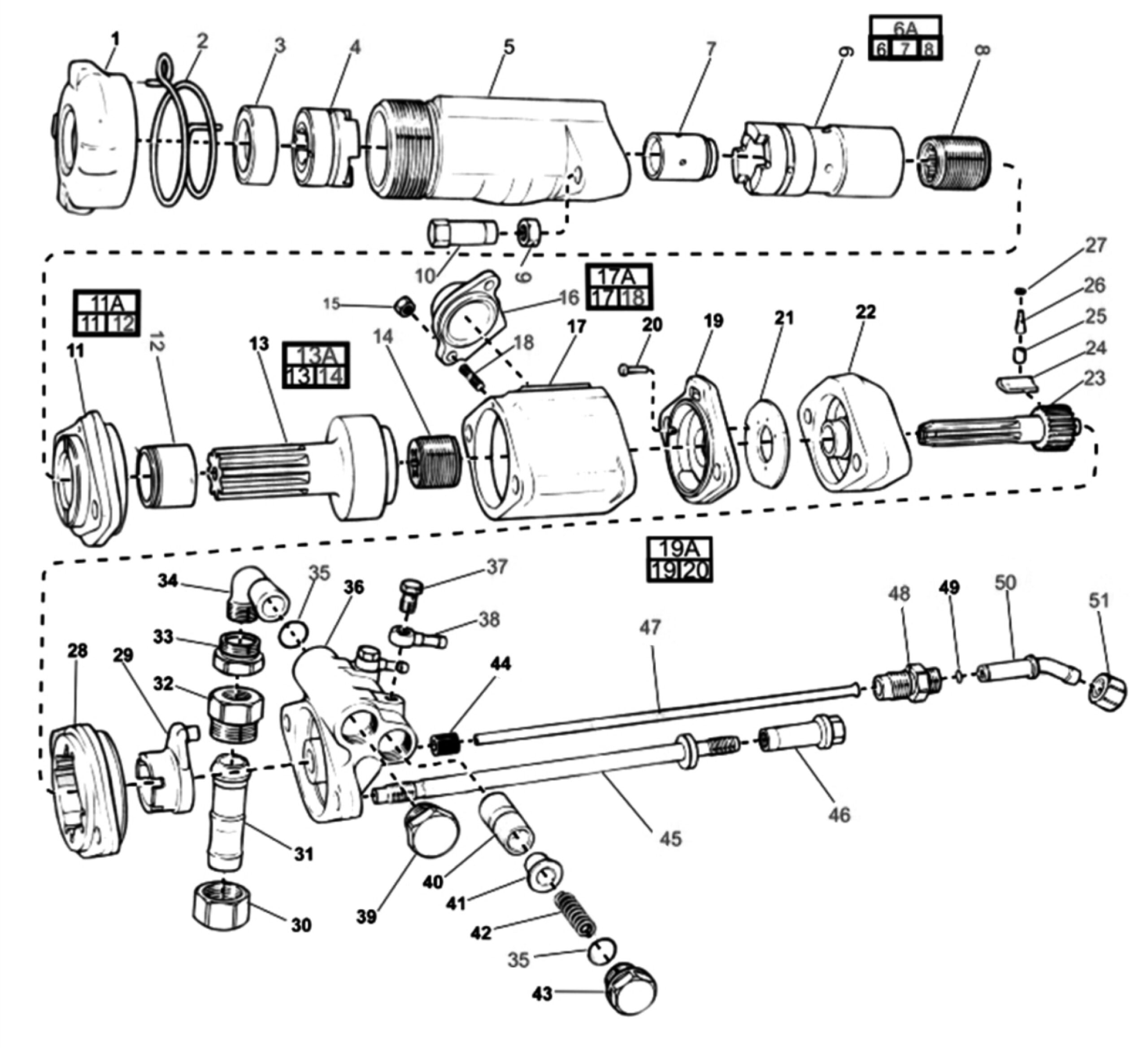

View Exploded

SN	Número de pieza	Número de Pieza OEM	Descripción Español	Cantidad
1	G3161 0230	3161 0230	Cubierta inferior	1
2	G3161 0993	3161 0993	Resorte de bloqueo	1
3	G3161 0215	3161 0215	Anillo de tope (anillo superior del portabrocas)	1
4	G3161 0216	3161 0216	Pequeño Portabroquero	1
5	G3161 0231	3161 0231	Trompa	1
6A	G3161 0328 80	3161 0328 80	Portabroquero Completo [Item No.6,7 & 8]	1
6	G3161 0328	3161 0328	Portabroquero	1
7	G3161 0218	3161 0218	Broquero Bocina	1
8	G3161 0329	3161 0329	Tuerca guía del mandril	2
9	G3141 0072	3141 0072	Tuerca	2
10	G3141 0071	3141 0071	Tuerca	1
11A	G3161 0819 80	3161 0819 80	Parte Intermedia Completo [Item No.11 &12]	1
11	G3161 0819	3161 0819	Parte Intermedia	1
12	G3161 0235	3161 0235	Buje Bronce (cojinete)	1
13A	G3161 0307 80	3161 0307 80	Pistón Completo [Item No.13 &14]	1
13	G3161 0307	3161 0307	Pistón	1
14	G3161 0308	3161 0308	Tuerca Rifle	1
15	G0291 1114	0291 1114	Tuerca	1
16	G3115 0122	3115 0122	Protector de escape	1
17A	G3161 0524 80	3161 0524 80	Cilindro Completo [Item No.17 &18]	1
17	G3161 0524	3161 0524	Cilindro	1
18	G3161 0468	3161 0468	Semental	1
19A	G3141 0087 80	3141 0087 80	Cubrir Completo [Item No.19 & 20]	1
19	G3141 0087	3141 0087	Cubrir	1
20	G3141 0088	3141 0088	Pasador Guía	1
21	G3161 0333	3161 0333	Válvula Principal	1
22	G3141 0090	3141 0090	Rodamiento De Barra De Rotación	1
23	G3161 0369	3161 0369	Barra De Rotación	1
24	G3161 0370	3161 0370	Aleta	8
25	G3141 0083	3141 0083	Perno De Aleta	8
26	G3115 0774	3115 0774	Resorte Aleta	8
27	G3161 0525	3161 0525	Apagador	8
28	G3161 0377	3161 0377	Trinquete	1
29	G3161 0378	3161 0378	Anillo de elevación del trinquete	1
30	G9000 0335	9000 0335	Tuerca De Acoplamiento	1
31	G9000 0177	9000 0177	Conexión De Ingreso	1
32	G9000 0485	9000 0485	Adaptador	1
33	G3000 9922	3000 9922	Adaptador	1
34	G3161 0070	3161 0070	Conexión De Ingreso	1
35	G0663 2132	0663 2132	Anillo	2
36	G3141 0093	3141 0093	Cabezal	1
37	G3161 0820	3161 0820	Tornillo de presión	2
38	G3161 0229	3161 0229	Conexión de banjo	2
39	G3161 0069	3161 0069	Tapón	1
40	G3141 0095	3141 0095	Pistón de funcionamiento	1
41	G3141 0096	3141 0096	Guía de primavera	2
42	G3141 0097	3141 0097	Resorte de presion	2
43	G3141 0098	3141 0098	Tapón	2
44	G3121 0477	3121 0477	Junta De	1
45	G3141 0070	3141 0070	Tornillo Lateral	2
46	G3141 0224	3141 0224	Tuerca	2
47	G3161 0376	3161 0376	Tubo De Agua	1
48	G3161 0821	3161 0821	Adaptador	1
49	G0663 2124	0663 2124	Anillo	1
50	G3161 0822	3161 0822	Conexión De Ingreso	1
51	G3161 0823	3161 0823	Tuerca De Acoplamiento	1

SN	Número de pieza	Número de Pieza OEM	Descripción Español	Cantidad
1	G3161 0230	3161 0230	Cubierta Inferior	1
2	G3161 0993	3161 0993	Resorte de Bloqueo	1
3	G3161 0215	3161 0215	Anillo de tope (anillo superior del portabrocas)	1
4	G3161 0216	3161 0216	Pequeño Portabroquero	1
5	G3161 0231	3161 0231	Trompa	1
6A	G3161 0328 80	3161 0328 80	Portabroquero Completo [Item No.6,7 & 8]	1
6	G3161 0328	3161 0328	Portabroquero	1
7	G3161 0218	3161 0218	Broquero Bocina	1
8	G3161 0329	3161 0329	Tuerca guía del Mandril	1
9	G3141 0072	3141 0072	Tuerca	2
10	G3141 0071	3141 0071	Tuerca	2
11A	G3161 0819 80	3161 0819 80	Parte Intermedia Completo [Item No.11 &12]	1
11	G3161 0819	3161 0819	Parte Intermedia	1
12	G3161 0235	3161 0235	Buje Bronce (cojinete)	1
13A	G3161 0307 80	3161 0307 80	Pistón Completo [Item No.13 &14]	1
13	G3161 0307	3161 0307	Pistón	1
14	G3161 0308	3161 0308	Tuerca Rifle	1
15	G0291 1114	0291 1114	Tuerca	1
16	G3115 0122	3115 0122	Protector de Escape	1
17A	G3161 0524 80	3161 0524 80	Cilindro Completo [Item No.17 &18]	1
17	G3161 0524	3161 0524	Cilindro	1
18	G3161 0468	3161 0468	Semental	1
19A	G3141 0087 80	3141 0087 80	Cubrir Completo [Item No.19 & 20]	1
19	G3141 0087	3141 0087	Cubrir	1
20	G3141 0088	3141 0088	Pasador Guía	1
21	G3161 0333	3161 0333	Válvula Principal	1
22	G3141 0090	3141 0090	Rodamiento De Barra De Rotación	1
23	G3161 0369	3161 0369	Barra De Rotación	1
24	G3161 0370	3161 0370	Aleta	8
25	G3141 0083	3141 0083	Perno De Aleta	8
26	G3115 0774	3115 0774	Resorte Aleta	8
27	G3161 0525	3161 0525	Apagador	8
28	G3161 0377	3161 0377	Trinquete	1
29	G3161 0378	3161 0378	Anillo de elevación del Trinquete	1
30	G9000 0335	9000 0335	Tuerca De Acoplamiento	1
31	G9000 0177	9000 0177	Conexión De Ingreso	1
32	G9000 0485	9000 0485	Adaptador	1
33	G3000 9922	3000 9922	Adaptador	1
34	G3161 0070	3161 0070	Conexión De Ingreso	1
35	G0663 2132	0663 2132	Anillo	2
36	G3141 0093	3141 0093	Cabezal	1
37	G3161 0820	3161 0820	Tornillo de Presión	2
38	G3161 0229	3161 0229	Conexión de Banjo	2
39	G3161 0069	3161 0069	Tapón	1
40	G3141 0095	3141 0095	Pistón de Funcionamiento	1
41	G3141 0096	3141 0096	Guía de Primavera	2
42	G3141 0097	3141 0097	Resorte de Presion	2
43	G3141 0098	3141 0098	Tapón	2
44	G3121 0477	3121 0477	Junta De	1
45	G3141 0070	3141 0070	Tornillo Lateral	2
46	G3141 0224	3141 0224	Tuerca	2
47	G3161 0376	3161 0376	Tubo De Agua	1
48	G3161 0821	3161 0821	Adaptador	1
49	G0663 2124	0663 2124	Anillo	1
50	G3161 0822	3161 0822	Conexión De Ingreso	1
51	G3161 0823	3161 0823	Tuerca De Acoplamiento	1
