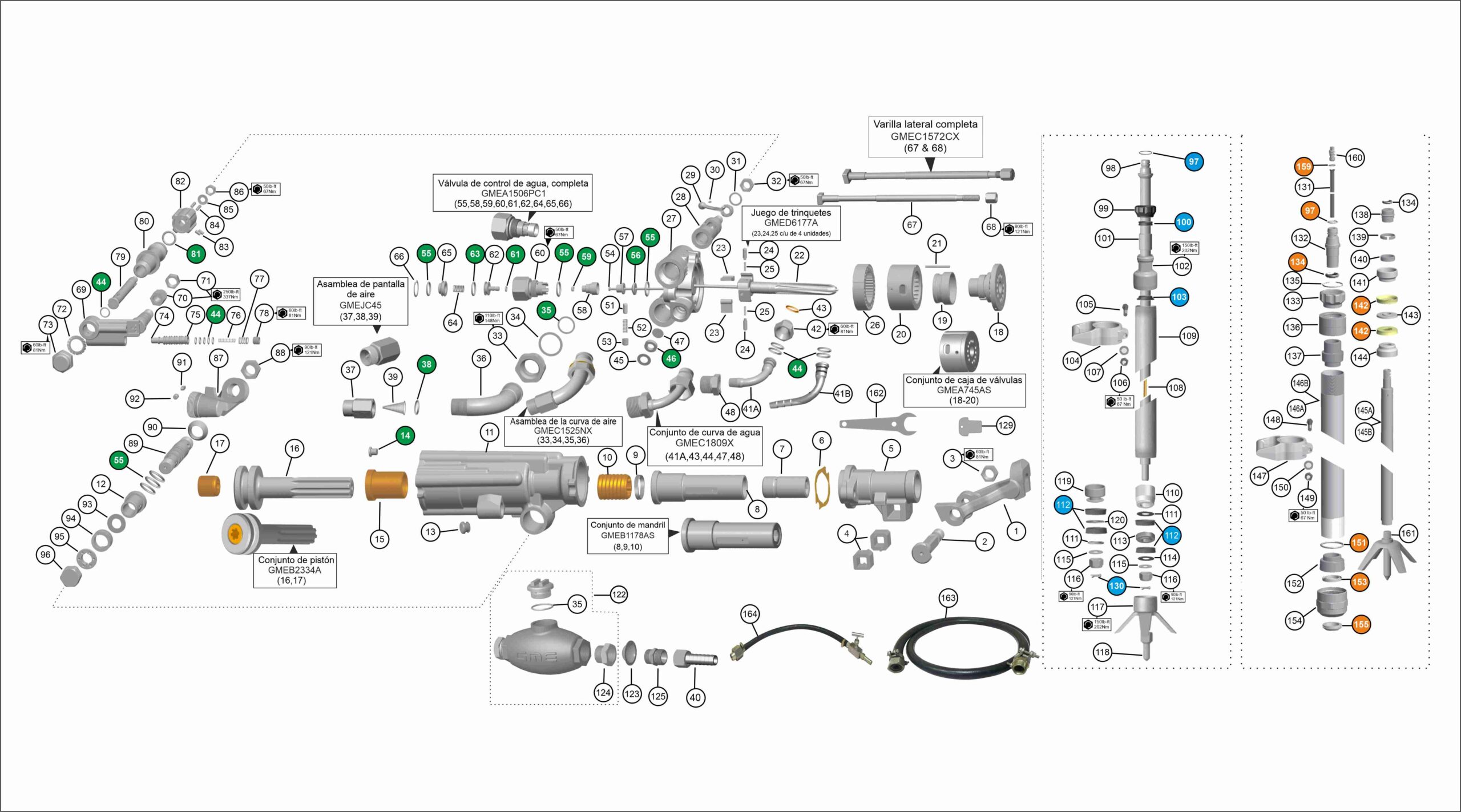

View Exploded

SN.	Número de pieza	Número de pieza OEM	Descripción español	Cantidad
1	GMEA2599	A2599	Freno	1
2	GMEC6908	C6908	Perno del freno	1
3	GME12812UF	12812UF	Tuerca del retenedor	1
	(GMED1932)	(D1932)
4	GMED6205C	D6205C	Buje del freno (hule)	2
5	GMEA2598A	A2598A	Trompa (parte delantera)	1
6	GMESNB500	SNB500	Junta de cobre	1
7	GMEC1418A	C1418A	Broquero bocina 7/8"	1
8	GMEB1178	B1178	Portabroquero	1
9	GMEC1516	C1516	Espaciador tuerca chuck	1
10	GMEC1512	C1512	Tuerca Chuck	1
11	GMEE393	E393	Cilindro de máquina	1
12	GMEC1523	C1523	Buje del soporte	1
13	GMED8345	D8345	Tapón	2
14	GMED1390	D1390	Casquillo	1
	(GMED2105)	(D2105)
15	GMEC1517	C1517	Buje bronce	1
16	GMEB2334	B2334	Pistón	1
17	GMEC1508	C1508	Tuerca rifle	1
18	GMEA744	A744	Tapa de válvula	1
19	GMEC1648	C1648	Válvula automática	1
20	GMEA745	A745	Caja de Válvula	1
21	GMES2128	S2128	Perno de caja de válvula	1
22	GMEB1173R	B1173R	Barra de rotación	1
23	GMED6177	D6177	Aleta reversible	4
24	GMES2134	S2134	Perno de aleta	4
25	GMED1611C	D1611C	Resorte de aleta	4
26	GMEB1170	B1170	Trinquete (35 dientes)	1
27	GMEA660	A660	Cabeza trasera	1
28	GMEB1176	B1176	Válvula de estrangulación	1
29	GMEC1509	C1509	Palanca de válvula de estrangulación	1
30	GMED1384	D1384	Cuña de válvula	1
31	GME149163MT	149163MT	Arandela de palanca de válvula	1
32	GMED1385	D1385	Tuerca de la palanca	1
33	GMEC1526	C1526	Tuerca del codo de aire	1
34	GMED1601	D1601	Arandela del codo de aire	1
35	GME164731	164731	Anillo	1
	(GME1648114)	-1648114
36	GMEC1525N	C1525N	Codo de aire	1
37	GME1356588A	1356588A	Conector de entrada	1
38	GME164999	164999	Anillo	1

39	GMES355538A	S355538A	Filtro de Aire	1
40	GMEL05	L05	Conexión de aire	1
41 A	GMEC1809	C1809	Codo de agua (roscado)	1
41 B	GMEC1528	C1528	Codo de agua (estriado)	1
42	GMES2141	S2141	Tuerca de codo entrada	1
43	GMES48F1W	S48F1W	Arandela	1
44	GME164811	164811	Anillo	8
	(GME1646503)	-1646503
45	GMES2487	S2487	Arandela	1
46	GMED1402	D1402	Empaque	1
47	GMEC1272	C1272	Filtro del	1
48	GMED2441	D2441	Tuerca	1
51	GMED1383	D1383	Perno de	1
52	GMED1382	D1382	Resorte de	1
53	GME2422P	2422P	Tapón de	1
54	GMEC1574A	C1574A	Tuba del	1
55	GME164231	164231	Anillo	6
	(GME1643903)	-1643903
56	GMED1675	D1675	Empaque del tuba de agua	1
57	GMED1674	D1674	Espaciador de la glándula	1
58	GMEC2144	C2144	Reten del asiento	1
59	GMED1673	D1673	Empaque de la glándula del agua	1
60	GMEB1181PC4	B1181PC4	Glándula de agua	1
61	GME164301	164301	Anillo	1
	(GME1648102)	-1648102
62	GMEC1522PC1	C1522PC1	Válvula de paso	1
63	GME164999	164999	Anillo	1

64	GMED1406	D1406	Resorte de Válvula	1
65	GMEC1521PC1	C1521PC1	Reten del Resorte	1
66	GME20015	20015	Seguro	1
67	GMEC1572A	C1572A	Tornillo Lateral (GMEC-1572C)	2
68	GMED1388	D1388	Tuerca del Tornillo Lateral	2
69	GMEA697B	A697B	Maneral	1
70	GMED1454D	D1454D	Tuerca del Maneral (Domo)	1
71	GMED1454	D1454	Tuerca del seguridad maneral	1
72	GME145M30	145M30	Arandela de Seguridad del maneral	1
73	GMED8247	D8247	Tuerca de Cuerpo de Válvula	1
74	GMEC1514C1515	C1514C1515	Válvula con Camisa	1
75	(GMEC151415)	(C151415)
76	GMED1424	D1424	Resorte interno del maneral	1
77	GMED1425	D1425	Resorte exterior de camisa	1
78	GMED1427	D1427	Tapón allen de válvula	1
79	GMEB1183B	B1183B	Perno de Control	1
80	GMEB1180B	B1180B	Cuerpo de control maneraI	1
81	GME164631	164631	Empaque de cuerpo de válvula	1
82	GMEC1518	C1518	Manija Giratoria	1
83	GME30088	30088	Pasador de Fijación (corto)	2
84	GME300822	300822	Pasador de Fijación (largo)	2
85	GME149122MT	149122MT	Arandela de seguridad	1
86	GMED1218UF	D1218UF	Tuerca de manija giratoria	1
87	GMEA693A	A693A	Silleta	1
88	GMED1982	D1982	Tuerca del pivote	1
89	GMEB1182A	B1182A	Pivote de la silleta	1
90	GMED1398	D1398	Cono del Pivote	1
91	GME30066	30066	Pasador del Pivote	1
92	GMED1426	D1426	Cuña	2
93	GMED1392	D1392	Arandela de la silleta	1
94	GMEC1571	C1571	Resorte del pivote	1
95	GMEC1519	C1519	Arandela de seguridad pivote	1
96	GMEC1527	C1527	Tuerca de seguridad del pivote	1
97	GME164531	164531	Anillo	1
	(GME1646014)	-1646014
98	GMEB1851A	B1851A	Feed Pistón	1
99	GMEC1520	C1520	Tuerca adaptadora	1
100	GME1973854A	1973854A	Empaque doble reborde	1
101	GMED1069	D1069	Buje de la tapa superior	1
102	GMEB1287	B1287	Tapa superior	1
103	GME1973854	1973854	Empaque de la barra de avance	1
104	GMEB1308	B1308	Agarradera	1
105	GME1026W12	1026W12	Tornillo de la agarradera	1
106	GME143M10	143M10	Arandela	2
107	GME1216W	1216W	Tuerca de la agarradera	2
108	GMESB1851RK1	SB1851RK1	Tubo plástico con casquillos y O'ring	1
109	GMEC1788A	C1788A	Cilindro de aluminio	1
110	GMEC10118	C10118	Espaciador(Superior)	1
111	GMED1439A	D1439A	Espaciador (inferior)	1
112	GME1796740	1796740	Empaque de la barra	2
113	GMEC10119	C10119	Espaciador del vástago	1
114	GMEC10120	C10120	Espaciador de la barra avance	1
115	GMED2038	D2038	Arandela barrade avance	1
116	GMED1073A	D1073A	Tuerca de seguridad	1
117	GMEC1791	C1791	Apoyo del empujador	1
118	GMEC1672	C1672	Perno de apoyo	1
119	GMED1515A	D1515A	Espaciador superior	1
119A	GME5601773	5601773	Espaciador superior	1
120	GMED1438A	D1438A	Espaciador	1
122	GMEL07	L07	Lubricadora	1
123	GMEFILL07	FILL07	Filtro de Lubricador	1
124	GMERB1141	RB1141	Tuerca de Lubricador	2
125	GMEL06	L06	Adaptador de Lubricador	1
129	GMEGAGE	GAGE	Calibrador de Bocina	1
130	GME225M3240	225M3240	Pasador (PIN)	1
			BARRA INVERTIDA
131	GME1FL727B	1FL727B	Tubo del aire	1
132	GMEE2583851A	E2583851A	Buje	1
133	GMEE2583C20C	E2583C20C	Tuerca	1
134	GMECL5441	CL5441	Anillo	2
135	GMEFL7211	FL7211	Seguro	1
136	GMEFL729	FL729	Capuchón (tapa superior )	1
137	GMEFL7203	FL7203	Buje Empujador	1
138	GMEFL721	FL721	Tuerca Empujador	1
139	GMEFL7206	FL7206	Aro Ranurado	1
140	GMEFL7207	FL7207	Espaciador Empujador	1
141	GMEFL7208	FL7208	Buje de Empujador	1
142	GMERB9420PA	RB9420PA	Empaque IR8320D	2
143	GMEFL738A	FL738A	Porta empaque	1
144	GMEFL7209	FL7209	Buje Empujador	1
145A	GMEE2583851B	E2583851B	Feed Pistón Estándar (59")	1
145B	GMEE2583851B1	E2583851B1	Feed Pistón (40")	1
146A	GMEE2583C88A	E2583C88A	Cilindro Estándar (56")	1
146B	GMEE2583C88A1	E2583C88A1	Cilindro (38")	1
147	GMEB1308	B1308	Agarradera	1
148	GME1026W12	1026W12	Tornillo de la agarradera	1
149	GME1216W	1216W	Tuerca de agarradera	1
150	GME143M10	143M10	Arandela	1
151	GMEOR34	OR34	Anillo	1
152	GMEE2583731A	E2583731A	Buje	1
153	GMEUCP1	UCP1	Empaque	1
154	GMEFL727A	FL727A	Tapa cilindro FL7/FL9 (929D)	1
155	GME1029906	1029906	Empaque	1
159	GMEOR7	OR7	Anillo	1
160	GMEE2583127BC	E2583127BC	Conector del tubo de	1
161	GMEFL739S	FL739S	Pico de Apoyo*	1
162	GME112	112	Llave	1
163	GMEAHG250	AHG250	Conexión de manguera de aire	1
164	GMEWHG250	WHG250	Conexión de manguera de agua	1

SN	Número de pieza	Número de Pieza OEM	Descripción Español	Cantidad
1	GA2599	A2599	Freno	1
2	GC6908	C6908	Perno del freno	1
3	G12812UF	12812UF	Tuerca del retenedor	1
	(GD1932)	(D1932)
4	GD6205C	D6205C	Buje del freno (hule)	2
5	GA2598A	A2598A	Trompa (parte delantera)	1
6	GSNB500	SNB500	Junta de cobre	1
7	GC1418A	C1418A	Broquero bocina 7/8″	1
8	GB1178	B1178	Portabroquero	1
9	GC1516	C1516	Espaciador tuerca chuck	1
10	GC1512	C1512	Tuerca Chuck	1
11	GE393	E393	Cilindro de máquina	1
12	GC1523	C1523	Buje del soporte	1
13	GD8345	D8345	Tapón	2
14	GD1390	D1390	Casquillo	1
	(GD2105)	(D2105)
15	GC1517	C1517	Buje bronce	1
16	GB2334	B2334	Pistón	1
17	GC1508	C1508	Tuerca rifle	1
18	GA744	A744	Tapa de válvula	1
19	GC1648	C1648	Válvula automática	1
20	GA745	A745	Caja de Válvula	1
21	GS2128	S2128	Perno de caja de válvula	1
22	GB1173R	B1173R	Barra de rotación	1
23	GD6177	D6177	Aleta reversible	4
24	GS2134	S2134	Perno de aleta	4
25	GD1611C	D1611C	Resorte de aleta	4
26	GB1170	B1170	Trinquete (35 dientes)	1
27	GA660	A660	Cabeza trasera	1
28	GB1176	B1176	Válvula de estrangulación	1
29	GC1509	C1509	Palanca de válvula de estrangulación	1
30	GD1384	D1384	Cuña de válvula	1
31	G149163MT	149163MT	Arandela de palanca de válvula	1
32	GD1385	D1385	Tuerca de la palanca	1
33	GC1526	C1526	Tuerca del codo de aire	1
34	GD1601	D1601	Arandela del codo de aire	1
35	G164731	164731	Anillo	1
	(G1648114)	-1648114
36	GC1525N	C1525N	Codo de aire	1
37	G1356588A	1356588A	Conector de entrada	1
38	G164999	164999	Anillo	1

39	GS355538A	S355538A	Filtro de Aire	1
40	GL05	L05	Conexión de aire	1
41 A	GC1809	C1809	Codo de agua (roscado)	1
41 B	GC1528	C1528	Codo de agua (estriado)	1
42	GS2141	S2141	Tuerca de codo entrada	1
43	GS48F1W	S48F1W	Arandela	1
44	G164811	164811	Anillo	8
	(G1646503)	-1646503
45	GS2487	S2487	Arandela	1
46	GD1402	D1402	Empaque	1
47	GC1272	C1272	Filtro del	1
48	GD2441	D2441	Tuerca	1
51	GD1383	D1383	Perno de	1
52	GD1382	D1382	Resorte de	1
53	G2422P	2422P	Tapón de	1
54	GC1574A	C1574A	Tuba del	1
55	G164231	164231	Anillo	6
	(G1643903)	-1643903
56	GD1675	D1675	Empaque del tuba de agua	1
57	GD1674	D1674	Espaciador de la glándula	1
58	GC2144	C2144	Reten del asiento	1
59	GD1673	D1673	Empaque de la glándula del agua	1
60	GB1181PC4	B1181PC4	Glándula de agua	1
61	G164301	164301	Anillo	1
	(G1648102)	-1648102
62	GC1522PC1	C1522PC1	Válvula de paso	1
63	G164999	164999	Anillo	1
64	GD1406	D1406	Resorte de Válvula	1
65	GC1521PC1	C1521PC1	Reten del Resorte	1
66	G20015	20015	Seguro	1
67	GC1572A	C1572A	Tornillo Lateral (GMEC-1572C)	2
68	GD1388	D1388	Tuerca del Tornillo Lateral	2
69	GA697B	A697B	Maneral	1
70	GD1454D	D1454D	Tuerca del Maneral (Domo)	1
71	GD1454	D1454	Tuerca del seguridad maneral	1
72	G145M30	145M30	Arandela de Seguridad del maneral	1
73	GD8247	D8247	Tuerca de Cuerpo de Válvula	1
74	GC1514C1515	C1514C1515	Válvula con Camisa	1
75	(GC151415)	(C151415)
76	GD1424	D1424	Resorte interno del maneral	1
77	GD1425	D1425	Resorte exterior de camisa	1
78	GD1427	D1427	Tapón allen de válvula	1
79	GB1183B	B1183B	Perno de Control	1
80	GB1180B	B1180B	Cuerpo de control maneraI	1
81	G164631	164631	Empaque de cuerpo de válvula	1
82	GC1518	C1518	Manija Giratoria	1
83	G30088	30088	Pasador de Fijación (corto)	2
84	G300822	300822	Pasador de Fijación (largo)	2
85	G149122MT	149122MT	Arandela de seguridad	1
86	GD1218UF	D1218UF	Tuerca de manija giratoria	1
87	GA693A	A693A	Silleta	1
88	GD1982	D1982	Tuerca del pivote	1
89	GB1182A	B1182A	Pivote de la silleta	1
90	GD1398	D1398	Cono del Pivote	1
91	G30066	30066	Pasador del Pivote	1
92	GD1426	D1426	Cuña	2
93	GD1392	D1392	Arandela de la silleta	1
94	GC1571	C1571	Resorte del pivote	1
95	GC1519	C1519	Arandela de seguridad pivote	1
96	GC1527	C1527	Tuerca de seguridad del pivote	1
97	G164531	164531	Anillo	1
	(G1646014)	-1646014
98	GB1851A	B1851A	Feed Pistón	1
99	GC1520	C1520	Tuerca adaptadora	1
100	G1973854A	1973854A	Empaque doble reborde	1
101	GD1069	D1069	Buje de la tapa superior	1
102	GB1287	B1287	Tapa superior	1
103	G1973854	1973854	Empaque de la barra de avance	1
104	GB1308	B1308	Agarradera	1
105	G1026W12	1026W12	Tornillo de la agarradera	1
106	G143M10	143M10	Arandela	2
107	G1216W	1216W	Tuerca de la agarradera	2
108	GSB1851RK1	SB1851RK1	Tubo plástico con casquillos y O’ring	1
109	GC1788A	C1788A	Cilindro de aluminio	1
110	GC10118	C10118	Espaciador(Superior)	1
111	GD1439A	D1439A	Espaciador (inferior)	1
112	G1796740	1796740	Empaque de la barra	2
113	GC10119	C10119	Espaciador del vástago	1
114	GC10120	C10120	Espaciador de la barra avance	1
115	GD2038	D2038	Arandela barrade avance	1
116	GD1073A	D1073A	Tuerca de seguridad	1
117	GC1791	C1791	Apoyo del empujador	1
118	GC1672	C1672	Perno de apoyo	1
119	GD1515A	D1515A	Espaciador superior	1
119A	G5601773	5601773	Espaciador superior	1
120	GD1438A	D1438A	Espaciador	1
122	GL07	L07	Lubricadora	1
123	GFILL07	FILL07	Filtro de Lubricador	1
124	GRB1141	RB1141	Tuerca de Lubricador	2
125	GL06	L06	Adaptador de Lubricador	1
129	GGAGE	GAGE	Calibrador de Bocina	1
130	G225M3240	225M3240	Pasador (PIN)	1
BARRA INVERTIDA BACKSLASH
131	G1FL727B	1FL727B	Tubo del aire	1
132	GE2583851A	E2583851A	Buje	1
133	GE2583C20C	E2583C20C	Tuerca	1
134	GCL5441	CL5441	Anillo	2
135	GFL7211	FL7211	Seguro	1
136	GFL729	FL729	Capuchón (tapa superior )	1
137	GFL7203	FL7203	Buje Empujador	1
138	GFL721	FL721	Tuerca Empujador	1
139	GFL7206	FL7206	Aro Ranurado	1
140	GFL7207	FL7207	Espaciador Empujador	1
141	GFL7208	FL7208	Buje de Empujador	1
142	GRB9420PA	RB9420PA	Empaque IR8320D	2
143	GFL738A	FL738A	Porta empaque	1
144	GFL7209	FL7209	Buje Empujador	1
145A	GE2583851B	E2583851B	Feed Pistón Estándar (59″)	1
145B	GE2583851B1	E2583851B1	Feed Pistón (40″)	1
146A	GE2583C88A	E2583C88A	Cilindro Estándar (56″)	1
146B	GE2583C88A1	E2583C88A1	Cilindro (38″)	1
147	GB1308	B1308	Agarradera	1
148	G1026W12	1026W12	Tornillo de la agarradera	1
149	G1216W	1216W	Tuerca de agarradera	1
150	G143M10	143M10	Arandela	1
151	GOR34	OR34	Anillo	1
152	GE2583731A	E2583731A	Buje	1
153	GUCP1	UCP1	Empaque	1
154	GFL727A	FL727A	Tapa cilindro FL7/FL9 (929D)	1
155	G1029906	1029906	Empaque	1
159	GOR7	OR7	Anillo	1
160	GE2583127BC	E2583127BC	Conector del tubo de	1
161	GFL739S	FL739S	Pico de Apoyo*	1
162	G112	112	Llave	1
163	GAHG250	AHG250	Conexión de manguera de aire	1
164	GWHG250	WHG250	Conexión de manguera de agua	1

Catálogos

Contacta con nosotras

Consigue una cotización

+51 938146858

marketing@gmedrills.com
